Материнские платы SOLTEK

(справочное пособие)

продолжение (начало в номере 6(36)1999 год)

SOLTEK SL–62B, SOLTEK SL–62С, SOLTEK
SL–63A1 (AT–формат)

SL–62B (рисунок спарва) построена на чипсете Intel 440BX и поддерживает процессоры Intel Pentium II 233/266/300/366 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/333 МГц.
На плате может быть установлено от 8 до 768 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 3х168 pin слота.

SL–62С построена на чипсете Intel 440ZX и поддерживает процессоры Intel Pentium II 233/266/300/366 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/433 МГц.
На плате может быть установлено от 8 до 256 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 2х168 pin слота.

SL–63A1 (рисунок внизу) построена на чипсете Intel 440ZX — 100 и поддерживает процессоры Intel Celeron 300A — 466 МГц, устанавливаемые в слот Socket 370 и работающие при частотах системной шины 66 и 100 МГц.
На плате может быть установлено от 8 до 256 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 2х168 pin слота.
Эти модели имеют один 32–битный слот AGP, четыре 32–битных PCI Bus master слота и два классических 16–битных слота ISA.
Для подключения жестких дисков и устройств внешней памяти используется двух канальный UDMA/33 IDE контроллер. На плате интегрированы: один порт флоппи–диска, поддерживающий дисководы до 2.88 Mb, два USB порта, один PS/2 порт для подключения “мышки”, два высокоскоростных последовательных порта, поддерживающих скорости до 115 Кбит, один параллельный порт и один инфракрасный порт.
BIOS поддерживает частоты системной шины 66/75/83/100/103/112/133 МГц. Коэффициент умножения частоты процессора выставляется вручную, от 2х до 8х. Благодаря этому, у пользователя есть возможность менять частоту процессора.
Как и положено всем современным платам, BIOS поддерживает все необходимые установки и самые современные устройства. Имеется возможность загрузки со SCSI, CD–ROM, ZID и LS–120 IDE устройств.

SOLTEK SL–65E, SOLTEK SL–65F–S (ATX–формат)

SL–65E (рисунок внизу на следующей странице) построена на чипсете Intel 440LX, SL–65F–S — на чипсете Intel 440ZX–100. Обе модели поддерживают процессоры Intel Celeron 300A–466 МГц, устанавливаемые в слот Socket 370 и работающие при частотах системной шины 66 и 100 МГц. На SL–65E может быть установлено от 8 до 768 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 3х168 pin слота, а на SL–65F–S в те же слоты может быть установлено до 256 Mb памяти. Слоты расширения: один 32–битный слот AGP, четыре 32–битных PCI Bus master слота и два классических 16–битных слота ISA. На платах интегрированы: один порт флоппи–диска, поддерживающий дисководы до 2.88 Mb, два USB порта, один PS/2 порт для подключения “мышки”, два высокоскоростных последовательных порта поддерживающих скорости до 115 Кбит, один параллельный порт, один инфракрасный порт и звуковой контроллер ESS SOLO1.
BIOS платы SL–65F–S поддерживает частоты системной шины 66/75/83/100/103/112/133 МГц, BIOS SL–65E–66/75/83 МГц. Коэффициент умножения частоты процессора выставляется вручную от 2х до 8х. Благодаря этому у пользователя есть возможность менять частоту процессора.
BIOS поддерживает все необходимые установки и самые современные устройства. Имеется возможность загрузки со SCSI, CD–ROM, ZID и LS–120 IDE устройств.
Если у Вас процессор CELERON под сокет 370 и есть желание перейти на плату, которая поддерживает SLOT1, то нет необходимости приобретать новый процессор. Достаточно только приобрести специальный адаптер SL–02A, позволяющий установить Ваш процессор в SLOT1.

SOLTEK SL–67B, SOLTEK SL–67С, SOLTEK SL–67EB и SOLTEK SL–67EZ (ATX–формат)

SL–67B построена на чипсете Intel 440BX и поддерживает Intel Pentium II 233/266/300/333 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/333 МГц.

SL–67C (рисунок справа) построена на чипсете VIA APPOLLO PRO и поддерживает процессоры Intel Pentium II 233/266/300/333/366 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/366 МГц.

На этих платах может быть установлено от 8 до 1024 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 4х168 pin слота.

SL–67EB построена на чипсете Intel 440BX и поддерживает Intel Pentium II 233/266/300/333 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/450 МГц.

На плате может быть установлено от 8 до 768 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 3х168 pin слота.

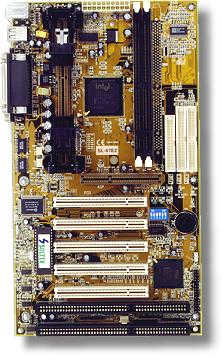

SL–67EZ построена на чипсете Intel 440ZX и поддерживает Intel Pentium II 233/266/300/333 (66 МГц), 350/400/450/500/550 (100 МГц) и Celeron 266/433 МГц.

На плате может быть установлено от 8 до 256 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 2х168 pin слота.

На всех платах установлены: один 32–битный слот AGP, пять 32–битных PCI Bus master слотов и два классических 16–битных слота ISA. Интегрированы: один порт флоппи–диска, поддерживающий дисководы до 2.88 Mb, два USB порта, один PS/2 порт для подключения “мышки”, два высокоскоростных последовательных порта поддерживающих скорости до 115 Кбит, один параллельный порт, один инфракрасный порт. Для подключения жестких дисков и устройств внешней памяти используется двух канальный UDMA/33 IDE контроллер.

BIOS поддерживает частоты системной шины 66/75/83/100/103/112/133 МГц. Коэффициент умножения частоты процессора выставляется пользователем вручную от 2х до 8х.

BIOS поддерживает все необходимые установки и самые современные устройства. Имеется возможность загрузки с SCSI, CD–ROM, ZID и LS–120 IDE устройств. Модель SL–67C единственная имеет установленный чип мониторинга температуры, напряжения и других параметров.

SOLTEK SL–68A (ATX–формат)

Единственная модель, построенная на чипсете Intel 440BX, поддерживающая до двух процессоров Intel Pentium II 233/266/300/333 (66 МГц), 350/400/450/500/550 (100 МГц).
На плате может быть установлено от 8 до 1024 Mb оперативной памяти типа DIMM 100 МГц. 3.3 в., которая устанавливается в 4х168 pin слота.
На этой плате установлены: один 32–битный слот AGP, пять 32–битных PCI Bus master слотов и два классических 16–битных слота ISA. Интегрированы: один порт флоппи–диска, поддерживающий дисководы до 2.88 Mb, два USB порта, один PS/2 порт для подключения “мышки”, два высокоскоростных последовательных порта поддерживающих скорости до 115 Кбит, один параллельный порт, один инфракрасный порт. Для подключения жестких дисков и устройств внешней памяти спользуется двухканальный UDMA/33 IDE контроллер.
BIOS поддерживает все необходимые установки и самые современные устройства. Имеется возможность загрузки с SCSI, CD–ROM, ZID и LS–120 IDE устройств.
Эта плата поддерживает установленный чип мониторинга температуры, напряжения и других параметров.

Заключение.

Все платы комплектуются бесплатным антивирусным пакетом Super VB, а также полностью совместимы с 2000 годом.
